Szczegóły Produktu:
Zapłata:
|
Ograniczenia temp.: | 120 ° C Max | Rezystancja styków: | <50mΩ Max |
---|---|---|---|
Rezystancja izolacji: | > 100MΩ Wymieszać | Wytrzymaj napięcie: | 2500VAC |
Życie elektryczne: | > 10000 godzin | Materiał powłoki: | nylon / PC |

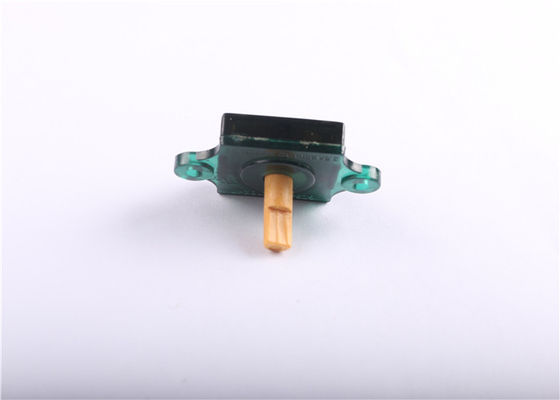

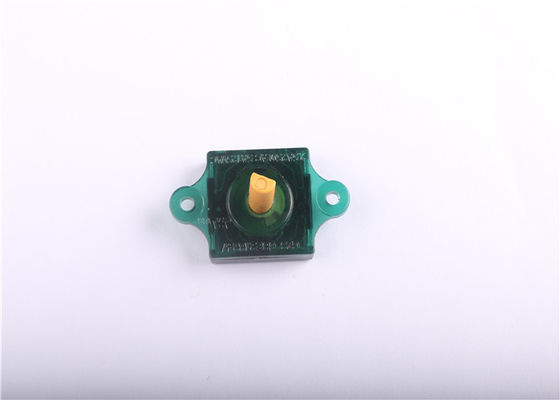

High Light: | przełącznik obrotowy,mały przełącznik obrotowy |
Warunek dla przepływu powrotnego
1. Metoda ogrzewania
Podwójna metoda ogrzewania z promiennikiem podczerwieni.
2. Pomiar temperatury
Termoelement od 0,1 do 0,2 Φ CA (K) lub CC (T) w połączeniach lutowanych (powierzchnia z folii miedzianej). Taśma odporna na ciepło
należy użyć do pomiaru poprawności.
3. Profil temperatury
(1) Powyższą temperaturę mierzy się u góry przełącznika. Są przypadki, w których temperatura płyty PC znacznie różni się od temperatury przełącznika, w zależności od materiału, rozmiaru, grubości płyt PC i innych. Należy zachować ostrożność, aby temperatura powierzchni przełącznika nie przekroczyła 260 ° C.
(2) Warunki lutowania różnią się w zależności od lutowania reflow. Zaleca się wcześniejszą weryfikację warunków lutowania.
Lutowanie ręczne
Przedmiotów | Stan |
Temperatura lutowania | Maks. 350 ° C |
Czas lutowania | Maks. 3 s |
Pojemność lutownicy | Maks. 60 W |
1. Skontaktuj się z nami, aby uzyskać informacje na temat mycia przełączników TACT.
2. Nie dopuścić do przenikania strumienia od górnej strony przełącznika TACT.
3. Przed lutowaniem terminale przełączające i płyta PC nie powinny być pokryte topnikiem.
4. Drugie lutowanie należy wykonać po powrocie przełącznika do normalnej temperatury.
5. Używaj strumienia o określonej gęstości min.0,81
Użyj notatek:
1. Terminale do wykonania naszego spawania, jeżeli obciążenie nałożone na terminal, może być rozluźnione, zniekształcone i pogorszenie właściwości elektrycznych ze względu na różne warunki , należy pamiętać, że podczas użytkowania
2. Korzystanie z obwodów elektrycznych szczotek i innych zalecanych płyt, ze względu na stres związany ze zmianą serca, więc proszę o wstępne warunki spawania i pełnego rozpoznania.
3. Spawanie na zbiorze warunków potrzebnych do potwierdzenia faktycznych warunków masowej produkcji.
