Szczegóły Produktu:
Zapłata:
|
Ograniczenia temp.: | 120 ° C Max | Rezystancja styków: | <50mΩ Max |
---|---|---|---|
Rezystancja izolacji: | > 100MΩ Wymieszać | Wytrzymaj napięcie: | 2500VAC |
Życie elektryczne: | > 10000 godzin | Materiał powłoki: | nylon / PC |

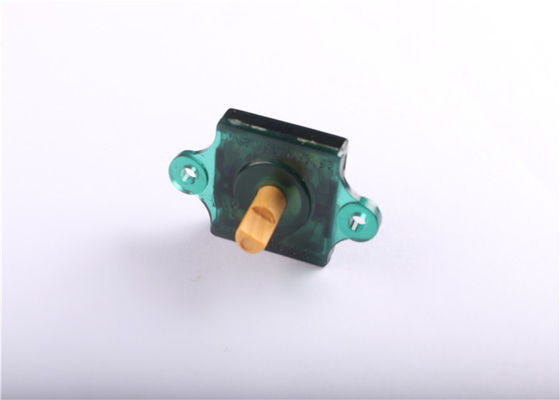

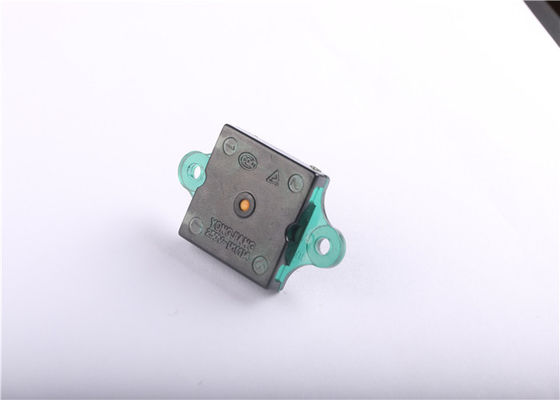

High Light: | mały przełącznik obrotowy,wodoodporny przełącznik obrotowy |
Warunek dla przepływu powrotnego
1. Metoda ogrzewania
Podwójna metoda ogrzewania z promiennikiem podczerwieni.
2. Pomiar temperatury
Termoelement od 0,1 do 0,2 Φ CA (K) lub CC (T) w połączeniach lutowanych (powierzchnia z folii miedzianej). Taśma odporna na ciepło
należy użyć do pomiaru poprawności.
3. Profil temperatury
(1) Powyższą temperaturę mierzy się u góry przełącznika. Są przypadki, w których temperatura płyty PC znacznie różni się od temperatury przełącznika, w zależności od materiału, rozmiaru, grubości płyt PC i innych. Należy zachować ostrożność, aby temperatura powierzchni przełącznika nie przekroczyła 260 ° C.
(2) Warunki lutowania różnią się w zależności od lutowania reflow. Zaleca się wcześniejszą weryfikację warunków lutowania.
Uwaga:
1. Sugeruje się użycie więcej niż 3% proszku do spiekania z pastą lutowniczą, unikając strumienia topnika wprowadzanego do przełącznika, aby przełącznik był nieważny.
2. przy projektowaniu uchwytu naciśnij, patrz rysunek, nie naciskaj przełącznika bezpośrednio ostrym przedmiotem, a uchwyt należy nacisnąć pionowo w środku przełącznika, i naciśnij uchwyt, aby nacisnąć system na ± 3 °.
3.przechowując proces spawania, należy zwrócić szczególną uwagę na regulację temperatury i czasu na 255 ± 2 ℃, nie więcej niż 5 sekund. w przeciwnym razie temperatura będzie zbyt wysoka, wpłynie to na żywotność przełącznika.
4. podczas spawania przełącznik powinien pozostać WYŁĄCZONY, aby uniknąć uszkodzenia przełącznika.
